DZL 燃煤热水锅炉

  • 容量:0.35-14 MW
  • 工作压力:0.7-1.25 MPA
  • 适用燃料:烟煤、贫煤、无烟煤
  • 应用范围:供暖、宾馆、学校、医院

分享到:

  • 产品简介
  • 产品特点
  • 产品参数
  • 工程案例
  • 型号编制说明
  • 留言咨询

产品简介 :

  DZL 系列新型火管锅炉是0638太阳集团与北京之光锅炉研究所开展了全面的技术合作,引进了北京之光锅炉研究所新型(新型水火管热水锅炉、新型水火管蒸汽锅炉)水火管锅炉的全套技术,并聘请李之光教授担任技术总监。

  DZL 系列新型水火管锅炉,是博国内外水管和火管锅炉所长,针对我国工业锅炉量大,面广技术落后的现状,集国内大专院校、科研院所的科研成果,而开发出来的换代产品。其显著特点是:技术含量高,比现有的工业锅炉增加10项新技术,因而形成强化燃烧,强化传热,水循环安全可靠,出力足,效率高,并且处理和效率终生不变;新型,是国内外所没有的并报的炉型;有很好的环保效果和节能效果;对用户有显著的经济效益和社会效益。

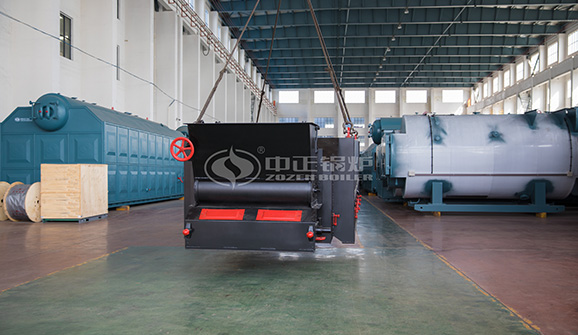

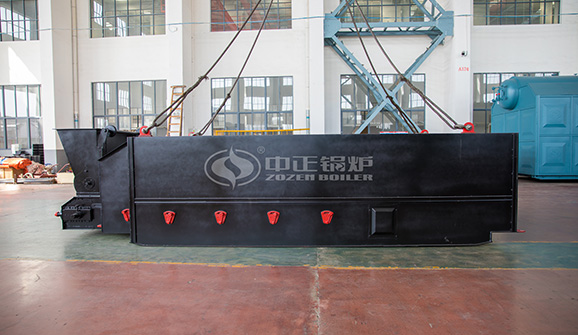

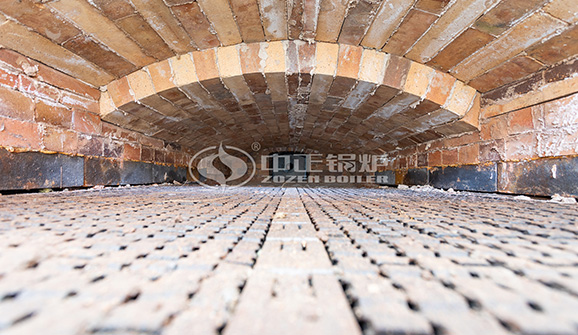

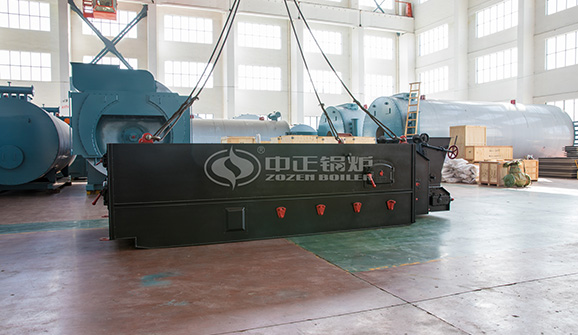

  DZL型系列快装锅炉是卧式三回程水火管链条炉排锅炉,燃用中质烟煤。锅炉本体为单锅筒纵向布置,锅筒内布置螺纹烟火管组成对流受热面,锅筒与两侧水冷壁组成炉膛辐射受热面。燃烧设备采用轻型链条炉排;整体快装形式出厂。电气控制实现炉排无级调速,极限参数报警及联锁保护。

技术优势:

1)出力足而且持不変:

  因采用高效传热嫘纹烟管并严格保证纹高度,则此炉型锅炉的实际出力一般均能超出铭牌出力10~15%;由于烟速选择合理,锅炉正常运行时,塚纹烟管不存在积灰现象,因而锅炉出力与热效率不随运行时间延长而有所下降,具备理想的可持续运行出力和效率。

2)外形尺す小,使锅炉房投资大幅度降低:

  因采用高效传热螺纹烟管,所以出水温度≤150℃的各种容量热水锅炉与容量较小的蒸汽锅炉均可取消尾部受热,使锅炉长度明显减,而且锅炉高度在同容量炉型中又明显偏低,故外形尺寸最小,使锅炉房投资至少降低三分之一。

3)突然停电无需专门保护:

  因热水型采用混合循环,而且锅炉水容量大,当突然停电时,无需采取专门保护措施,便可防止受热面与锅壳介质因可能汽化所导致的损坏事故。

4锅炉效率高:

  因主要对流受热面—螺纹烟管设置于锅壳内,则不会向烟气侧漏入冷空气,另外.因取消尾部受热面也使锅炉漏入冷空气量减少,并减少散热损失,其次,热水型采用混合循环.又取消了省煤器,则锅炉本体的水阻力损失甚小——不超过0.05MPa,使系统循环能耗大为下降的工其下降值明显大于因采用螺纹烟管使锅炉烟气阻力损失的能耗增加值,在锅炉尾部布置了铸铁空气预热器,既提高了煤种的适应性报和煤的完全燃烧,又降低了排烟温度,则锅炉运行效率达84%。

5)锅炉升温快:

  由于锅炉钢材与耐热、绝热材料总重量少于其它锅炉以及大量高效传热螺纹烟管置于锅壳介质中,而目近一半锅壳表面受热等原因致使锅炉升温时间明显缩短——约比水管锅炉缩短三分之一。

6)安全可靠性切实保证:

  采用无拉撑凸型管板与螺纹烟管相配合结构,使管板的烟管区热应力明显下降;下集箱回水引射与侧水冷壁前边缘热效上升管冲刷高温管板相配合新措施等,使水冷壁与高温管板在正常水质条件下,不可能爆管、开裂。锅炉安全可靠性得到切实保证。

7)锅炉原始排尘浓度低:

  由于炉膛后部设置尘粗分离转向室,而且炉膛容积大,则可确保锅炉原始排尘浓度低于标准允许值。

8安装简单:

  安装周期与安装费用比单锅简水管锅炉约减少一半,一般从制造开始当年即可投入运行。

产品参数:

参数项目
Item
锅炉型号

DZL0.7-0.7/95/70-M DZL1.4-0.7/95-70-M DZL2.8-0.7/95/70-M

DZL4.2-1.0/115/70-M
额定供热量(t/h/MW) 0.7 1.4 2.8 4.2
工作压力(MPa) 0.7 0.7 0.7 1.0
额定出水温度(℃) 95 95 95 115
回水温度(℃) 70 70 70 70

受热面积(㎡)
本体 32.4 46.0 106.89 126.7
省煤器(㎡) 12.51 35.2 38.5 78.5
炉排面积(㎡) 2.05 3.70 5.30 8.32

适用燃料


AII、P、WII
应用基底位发热值(KJ/kg) 21000
锅炉燃料消耗量(kg/h) 196 392 784 1176
锅炉热效率(%) 79.00 79.00 79.00 79.00
最大运输重量(t)

13 22 30 23
最大运输尺寸LxWxH(m) 5.2x2.0x2.9 5.7x2.5x3.5 6.6x2.6x3.6 7.3x3.2x3.6
安装后外形尺寸LxWxh(m)

6.0x3.5x4.1 6.0x3.9x5.0 7.2x4.0x4.9 8.0x5.1x6.0
