YQL系列燃气立式导热油炉

  • 容量:7000-29000KW
  • 工作压力:0.8-1.0MPA
  • 适用燃料:天然气、焦炉煤气、沼气
  • 应用范围:石油、化工、化纤、制药、纺织印染、建材、木材加工、植物油加工等行业

分享到:

  • 产品简介
  • 产品特点
  • 产品参数
  • 工程案例
  • 型号编制说明
  • 留言咨询

产品简介 :

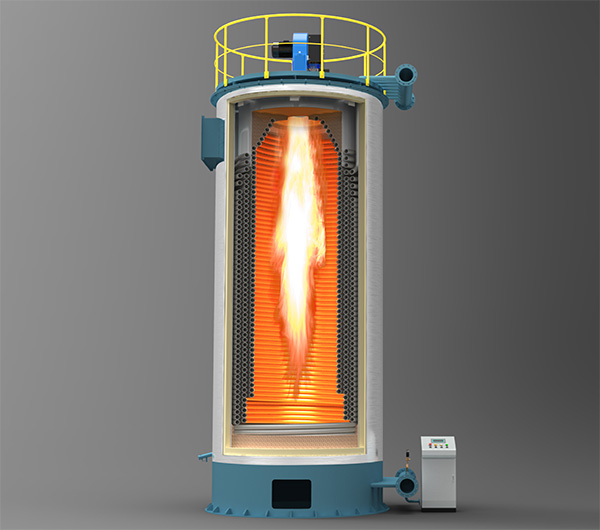

  YQL系列燃气导热油锅炉采用三回程圆盘管结构,盘管端部采用缩口盘管,有效的保护了锅炉端部的炉墙,配有先进的燃烧装置,锅炉运行全自动化。燃料经燃烧器点燃后,形成的火炬充满在圆盘管内,并通过盘管壁传递辐射热,此为第一回程。燃烧产生的高温烟气在后炉门处汇聚,转向进入第二回程,即对流管束区,经对流换热后,烟气温度逐渐降低后至前炉门,并在此转向进入第三回程管束区,随后经节能器进入烟囱排向大气。

  该锅炉整体出厂,在工地就位后,只需接通气(油)电就可投入运行。锅炉受热面包括四部分:炉膛辐射受热面,第一对流管束受热面,第二对流管钱受热面,节能器(余热锅炉)。

技术优势:

数字化制造

  ·钢管下斜采用数控三维激光切割机。

  ·圆盘管制作采用数控盘管生产线,一次成形,无需整形。

全氩弧焊接

  ·管子对接均采用自动氩弧焊接工艺,同时对焊缝进行X射线实时成像,杜绝不合格焊缝进入盘管生产线。

操作更简单

  锅炉整装出厂,便于安装、调试、使用

  全自动运行、燃烧、高位罐液位、出口温度及流量均自动调节、自动保护。

  进出口采用两端法兰和法兰盖结构,方便锅炉房管道安装及布置。

燃料更节省

  内侧采用优质的保温材料,外用不锈钢板,最大限度降低散热损失,改善操作环境。

  多层密排管束及每圈多个起密封固定作用的圈钢,杜绝烟气短路。

  出厂时残留水份被清除干净,系统排水时间由12天减少为2天。

运行更安全

  内圈盘管流量更大,在高温运行时更安全可靠。

  锥形盘管,有效保护了锅炉端部的炉墙及顶部燃烧器。

产品参数:

锅炉型号
Model
Y-14000Q YQL-16500Q YQL-18000Q YQL-21000Q YQL-23300Q YQL-26000Q YQL-29200Q
额定供热量
Rated heating load(KW)
kW 14000 16500 18000 21000 23300 26000 29200
x104kcal/h 1200 1400 1600 1800 2000 2200 2500
设计使用温度
Desigen working temperature(≤℃)
320 320 320 320 320 320 320
额定工作压力
Rated working pressure(MPa)
1.0 1.0 1.0 1.0 1.0 1.0 1.0
热效率
Heat efficiency(≥%)
80 80 80 81 81 81 81
系统装机容量
System installed
capacity(KW)
320 380 450 520 600 700 825
膨胀槽m3
Expansion slot
20 30 30 30 30 30 30
储油槽m3
oil cistern
30 40 40 60 80 80 80
