YLW 燃煤卧式导热油炉

  • 容量:1400-29000KW
  • 工作压力:0.8-1.0MPA
  • 适用燃料:烟煤、无烟煤、生物质颗粒
  • 应用范围:石油、化工、化纤、制药、纺织印染、建材、木材加工、植物油加工等行业

分享到:

  • 产品简介
  • 产品特点
  • 产品参数
  • 工程案例
  • 型号编制说明
  • 留言咨询

产品简介 :

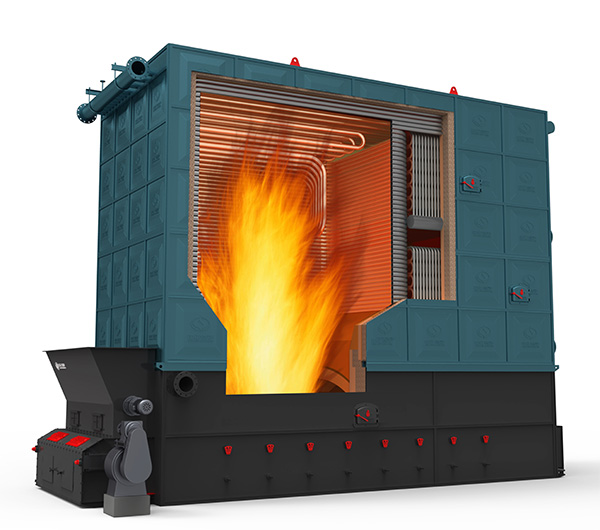

  YLW系列导热油锅炉为方盘管卧式链条炉排组装锅炉,链条炉排和锅炉本体分体出厂。该锅炉采用链条炉排实现机械加煤,配有鼓、引风机进行机械通风,并装有出渣机实现机械出渣。运行时燃料自加煤斗落到炉排上进行燃烧,高温烟气经过后拱反射至炉前进入炉膛,经过辐射受热面辐射换热后,进入对流受热面进行对流换热,然后通往余热锅炉,再进入空气预热器,最后进入除尘器,除尘后烟气由引风机抽引通过烟囱排向大气。

技术优势:

数字化制造

  ·钢管下斜采用数控三维激光切割机。

  ·方盘管制作采用数控立体弯管机,无强行装配。

  ·蛇形管制作采用蛇形管自动生产线,一次成形。

全氩弧焊接

  ·蛇形管、方盘管均采用氩弧焊焊接工艺,保证100%合格

使用寿命长

  优化的辐射受热面和对流受热面,介质流程更合理,不会因载体过热而降低寿命;

  对流受热面采用有效固定及支撑结构,使之使用寿命更长。

  对流受热面设置有效烟气隔离,浇筑隔墙使用寿命更长。

操作更简单

  专利型炉拱结构,适用于不同的煤种,无烟煤也一样好烧。

  防前燃料斗,有效防止生物质烧料斗和结焦。

  设置有效清灰结构,方便维护、运行及清理。

燃料更节省

  采用优质的耐火砖砌筑,中间用优质珍珠岩,炉体温度控制在50℃以下,热损失最小

  炉膛采用双密排盘管,受热面布置充足

产品参数:

锅炉型号
Model
YLW-1400M/A YLW-1800M/A YLW-2400M/A YLW-2800M/A YLW-3500M/A YLW-4200M/A YLW-4600M/A YLW-6000M/A YLW-7000M/A YLW-8200M/A
额定供热量  (KW) kW 1400 1800 2400 2800 3500 4200 6000 7000 8200 4600
x104kcal/h 120 160 200 240 300 360 500 600 700 400
设计使用温度(≤℃) 320 320 320 300 320 320 320 320 320 320
额定工作压力(MPa) 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1.0 1.0 1.0
热效率(≥%) 80 80 80 80 80 80 80 80 80 80
系统装机容量(KW) 55 63 76 85 105 125 155 170 193 150
膨胀槽m3 2.5 2.5 2.5 3.5 3.5 5 5 8 10 15
储油槽m3 5 6 6 8 8 10 10 15 15 25



锅炉型号
Model
YLW-9400M/A YLW-10500M/A YLW-12000M/A YLW-14000M/A YLW-16500M/A YLW-18000M/A YLW-21000M/A YLW-23300M/A YLW-26000M/A YLW-29200M/A
额定供热量(KW) kW 9400 10500 12000 14000 16500 18000 21000 23300 26000 29200
x104kcal/h 800 900 1000 1200 1400 1600 1800 2000 2200 2500
设计使用温度 (≤℃) 320 320 320 320 320 320 320 320 320 320
额定工作压力(MPa) 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0
热效率 (≥%) 80 80 80 80 80 80 81 81 81 81
系统装机容量 (KW) 160 160 260 320 380 450 520 600 700 825
膨胀槽m3 15 15 20 20 30 30 30 30 30 30
储油槽m3 25 25 30 30 40 40 60 80 80 80
