    SHL双锅筒散装链条炉排蒸汽锅炉

    • 容量:10-35 t/h
    • 工作压力:1.25-2.5 MPA
    • 适用燃料:煤、生物质
    • 应用范围:供热。化工、食品、橡胶、饲料

    分享到:

    • 产品简介
    • 产品特点
    • 产品参数
    • 工程案例
    • 型号编制说明
    • 留言咨询

    产品简介 :

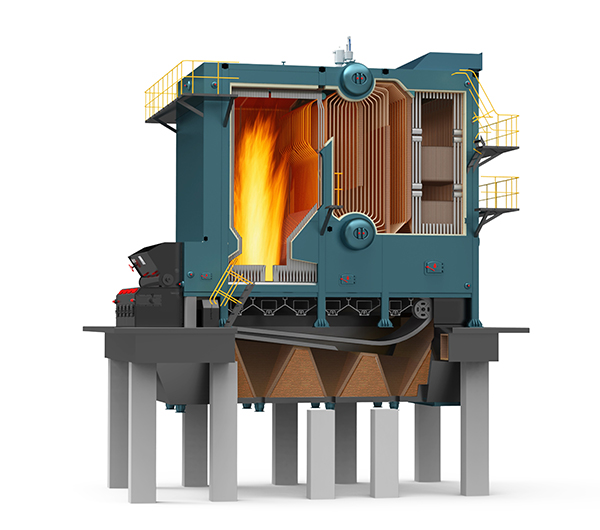

      SHL型散装锅炉系双锅筒横向布置自然循环水管锅炉。锅炉由前后左右水准壁组成的炉膛和由上下锅筒与对流管束组成的锅炉本体,尾部设有省煤器、空气预热器,燃烧设备为为鳞片式炉排,无级调速控制,散装出厂,现场组装砌筑。

      SHL型系列散装热水锅炉系双锅简橫向布置自然循环燃煤水管锅炉橫置上、下锅筒与水冷壁管形成竖井式炉膛,与对流管束集箱等组成锅炉本体。尾部设有省煤器,空气预热器,燃烧设备为鳞片式炉排,无级调速控制,散装出厂,现场组装砌筑,烟气流程为多回程。

    技术优势:

      该型锅炉具有如下优特点:

      锅炉具有超出力能力。

      升温快,热效率高,占地小;炉排采用鳞片式不漏煤炉排,运行可靠性极大提高适用煤种广;炉拱炉墙可采用浇筑方式。

      密封性能好,着火条件改善,环保节能,燃烧强烈;自动化程度高,运行平稳,安全可靠,使用寿命极高。

      该型锅炉具有出力足,热效率高,煤种适应性强,安全可靠,消烟除尘好等特点。广泛应用于人民生活集中供热的领域。

    产品参数:

    锅炉型号

    参数项目
    Item
    Model
    ☆SHL10-1.25-M
    SHL10-1.60-M
    SHL10-2.45-M

    ☆SHL15-1.25-M
    SHL15-1.60-M
    SHL15-2.50-M

    SHL20-1.25-M
    SHL20-1.60-M
    SHL20-2.50-M

    SHL25-1.25-M
    SHL25-1.60-M
    SHL25-2.50-M

    SHL30-1.25-M
    SHL30-1.60-M
    SHL30-2.50-M

    ☆SHL35-1.25-M
    SHL35-1.60-M
    SHL35-2.50-M
    额定蒸发量/(t/h)
    Rated evaporation capacity
    10/ 15/ 20/ 25/ 30 35
    工作压力(MPa)
    Pressure
    1.25/1.6/2.45/1.0 1.25/1.6/2.5/1.25 1.25/1.6/2.5/1.0/1.25 1.25/1.6/2.5/1.25 1.25/1.6/2.5/1.0 1.25/1.6/2.5
    蒸汽温度(℃)
    Steam temperature/Rated output water temperature
    194/204/225/115 194/204/225/115 194/204/225/95/130 194/204/225/115 194/204/225/115 194/204/225
    给水温度/回水温度(℃)
    Feed water/return          water temperature
    105 105 105 105 105 105

    受热面积(㎡)
    Heating area
    本体
    Proper
    辐射
    Radiation
    辐射(Radiation)57.5 辐射(Radiation)63.5 辐射(Radiation)97.5 辐射(Radiation)87.5 辐射(Radiation)80.7 辐射(Radiation)131.7
    对流
    Convection
    对流(Convection)152 对流(Convection)178.9 对流(Convection)243 对流(Convection)263 对流(Convection)315 对流(Convection)388.5
    省煤器(㎡)/空预器Economizer/Air preheater 94.4/170 118/211 410/332 198/422 339/548 311.6/640
    炉排面积(㎡)
    Effective area of great
    12.2 18.07 23.2 27.7 31.0 35.12

    适用燃料
    Available Fuel
    燃料 煤、生物质成型颗粒燃料
    应用基底位发热值(KJ/kg)Low heating value 16240
    锅炉热效率(%)
    Thermal efficiency
    81.0 81.0 81.5 81.6 82.0 82.0
    锅炉燃料消耗量(kg/h)
    Fuel consumption
    1860 2790 3720 4650 5580 6510
    最大运输尺寸LxWxH(m)
    Overall dimension of boiler transported
    5.5/1.5/1.6 6.2/1.5/1.6 6.1/1.29/1.06 6.2/1.5/1.8 5.3/4.0/4.2 7.6/1.3/1.04
    最大运输重量(t)
    Weight of biggest part for transportation
    3.2 4.2 7.3 8.5 10.7 9.4
    安装后外形尺寸LxWxH(m)
    Overall dimension of boiler assembled
    11.9x7.0x9.8 12.4x7.5x10.5 14.3x8.8x12.5 12.5x8.5x12.5 12.0x9.0x12.5 15.35x8.88x12.5
